上海蓝鸿计量仪器有限公司,成立于2008年,公司引进国外先进的技术和气动元器件,在超越了传统浮标式气动量仪和电子式的气动量仪的基础上,生产出了高精度的数字式气动量仪(数显气动量仪),大大提高了工件的孔径测量(内径测量,外径测量,直径测量)效率。


公司主营产品:气动量仪/气动测量仪、气动测头(气内测校)、气动测头(气外测校)、气动检具、以及空气过滤器和各种环规块规等气动测量的配件。。。



新型的数字式气动量仪,在不改变浮标式气动量仪原有校正规和测头的基础上,但可避免(受油,水和杂质等影响出现的)堵塞,且通过简单易学的触摸屏显示,红绿灯提示超差和合格,以及设置报警公差 (随意选择分拣范围)等就能实现更为先进的测量。



数字式气动量仪AG-01,是一款性价比非常高的单通道数字式触摸屏气动量仪。

智能型气动量仪AG-03, 是一款可预存10组数据,并可对测量数据输出的智能型数字气动量仪。

圆度气动量仪AG-03R, AG-03的基础上,增加了圆度分析功能。



我司还生产有锥度气动量仪, 多通道气动量仪以及气动测头等其他附件等,广泛应用于轴承,发动机缸套,空压机,油泵油嘴,汽车,船舶,航天等精密机械加工行业中。


气动量仪 咨询电话:021-338751451376113188318913256960


]]>
气动量仪型号 Mon,05 Dec 2022 06:14:44 +0800 我司专业生产各类型的数字式气动量仪,生产出的气动量具除了可测量基本的内径,外径等,还可测量工件的圆度,锥度,和直线度等。


气动量仪的重复精度可达到1个微米和0.4个微米。各个型号的气动量仪如下列表:


 AG-01         数字气动量仪

AG-01S         双通道数字气动量仪

AG-02         数显气动量仪

AG-02T         智能型气动检测仪器

AG-02S  双通道数字式气动量仪

AG-02Z         数字气动量仪

AG-03         数字式气动量仪

AG-03R         数字气动圆度仪

AG-03S         双通道数字测量仪

AG-03Z         锥度测量仪

AG-03P3         三通道数字测量仪

AG-03P4         四通道数字测量仪

AG-03P8         八通道字测量仪

AG-03PN         N通道数字测量仪

]]>
内孔测量仪(内径测量) Mon,05 Dec 2022 06:14:44 +0800 上海蓝鸿生产的气动量仪(也也称气动检测仪气动测量仪)也是一款专业的内孔测量仪(内径检测仪器)测量内径孔径时,有通孔和盲孔二类,需要注意被测件的内孔尺寸、尺寸公差、喷射孔数量和位置(默认2个)、内孔的深度以及是否需要更长的测量头、被测零件材质等。

以下是经济型气动量仪AG-01的个参数:


气动量仪仪器型号

AG-01

气动量仪外形尺寸

250*190*110mm

气动量仪分辨率

1μm

气动量仪重量

3.2Kg

气动量仪重复精度

1μm

气动量仪电源要求

24VDC 2A

气动量仪测量范围

0-120μm

气动量仪工作温度

20°C ±5°C

气动量仪系统精度

1+S/50μmS为公差值,单位为μm

气动量仪储存温度

-10°C to +60°C

气动量仪显示类型

触摸屏显示

气动量仪相对湿度

20-85%(无凝露)

气动量仪显示区域

3.5英寸

气动量仪系统供气气压

0.3-0.6Mpa

气动量仪显示方式

彩色

气动量仪进气气压

0.3Mpa





]]>
气动量仪可测哪些尺寸 Mon,05 Dec 2022 06:14:44 +0800

气动量仪可以配合各类气动量仪测头来对被测件进行:外径、内径、圆度、锥度、厚度、宽度等测量


]]>
蓝鸿数字气动量仪优势 Mon,05 Dec 2022 06:14:44 +0800 数字气动量仪较之前几款传统的仪器,优点主要体现在:

1、采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6
、可以设置报警公差,随意选择分拣范围,功能强大
7
、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整

]]>
气动量仪AG-01视频演示 Mon,05 Dec 2022 06:14:44 +0800 气动量仪与2018年汽车行业经济环境 Mon,05 Dec 2022 06:14:44 +0800 气动量仪与2018年汽车行业经济环境



2018年基本已接近尾声,但是对于汽车行业来说,无论是生产商或是销售商来说,今年并不是一个丰收的年。实体或是网络降价售车的广告层出不穷,汽车产大于小的滞销情况比较严重。

紧扣标题,为什么2018年的汽车行业与我们的气动量仪有关,这主要是因为汽车生产的许多零部件会用气动量仪来检测,而今年的销售状况不佳,则不能生产,那么厂商就不会采购仪器,所以也影响了气动量仪行业的行情,而汽车行业对于气动量仪生产的需求几乎占到了仪器销售的40%左右,所以两者之间息息相关。



盼望国家会像调节房产惨淡时期来调控汽车制造行业,让经济尽快好转起来。


以下为兴浪网最新咨询:


http://auto.sina.com.cn/news/hy/2018-11-09/detail-ihmutuea8561440.shtml




]]>
气动量仪AG-03R使用说明书 Mon,05 Dec 2022 06:14:44 +0800 气动量仪AG-03R使用说明书


气动量仪,是单一尺寸的孔径最佳检测仪器,可测量出内孔,外孔直径等。

]]>
气动量仪AG-02S 说明书 Mon,05 Dec 2022 06:14:44 +0800 气动量仪AG-02手册 Mon,05 Dec 2022 06:14:44 +0800 气动量仪AG-01S使用手册 Mon,05 Dec 2022 06:14:44 +0800 内径测量视频演示 Mon,05 Dec 2022 06:14:44 +0800 数字气动量仪AG-01使用手册 Mon,05 Dec 2022 06:14:44 +0800 销售代表 Mon,05 Dec 2022 06:14:44 +0800 任职要求

1. 大专及以上学历,年龄在25-50岁之间,机械制造及质量控制等相关专业优先考虑。

 2. 对销售工作感兴趣,愿意从事销售工作,思维活跃,反应敏捷,工作认真负责;熟悉投影仪,影像仪,测长仪,测长机 ,三坐标、圆度仪、粗糙度仪、轮廓仪及通用测量仪器等工业测试测量设备。

3. 具有良好的职业道德、沟通协调能力、团队合作精神和敬业精神,能够吃苦耐劳,能够适应频繁出差,敢于承担工作压力。

4. 具有独立开发新客户和发展潜力客户的能力,优秀的应届毕业生亦可。

5. 熟悉Office办公系统软件操作,有驾照者优先考虑。

 6. 具有团队协作精神,认可公司理念、使命、愿景、文化。

]]>
上海蓝鸿计量仪器有限公司 Mon,05 Dec 2022 06:14:44 +0800 上海蓝鸿计量仪器有限公司,成立于2008年,公司引进国外先进的技术和气动元器件,在超越了传统的浮标式和电子式的气动量仪的基础上,生产出了高精度的数字式气动量仪。



新型的数字式气动量仪,在不改变浮标式气动量仪原有校正规和测头的基础上,但可避免(受油,水和杂质等影响出现的)堵塞,且通过简单易学的触摸屏显示,红绿灯提示超差和合格,以及设置报警公差 (随意选择分拣范围)等就能实现更为先进的测量。



数字式气动量仪AG-01,是一款性价比非常高的单通道数字式触摸屏气动量仪。

智能型气动量仪AG-03, 可预存10组数据,并可对测量数据输出的一款智能型数字气动量仪。

圆度气动量仪AG-03R, AG-03的基础上,增了圆度分析功能。



我司还生产有锥度气动量仪, 多通道气动量仪以及气动测头等其他附件等,广泛应用于轴承,发动机缸套,空压机,油泵油嘴,汽车,船舶,航天等精密机械加工行业中。


]]>

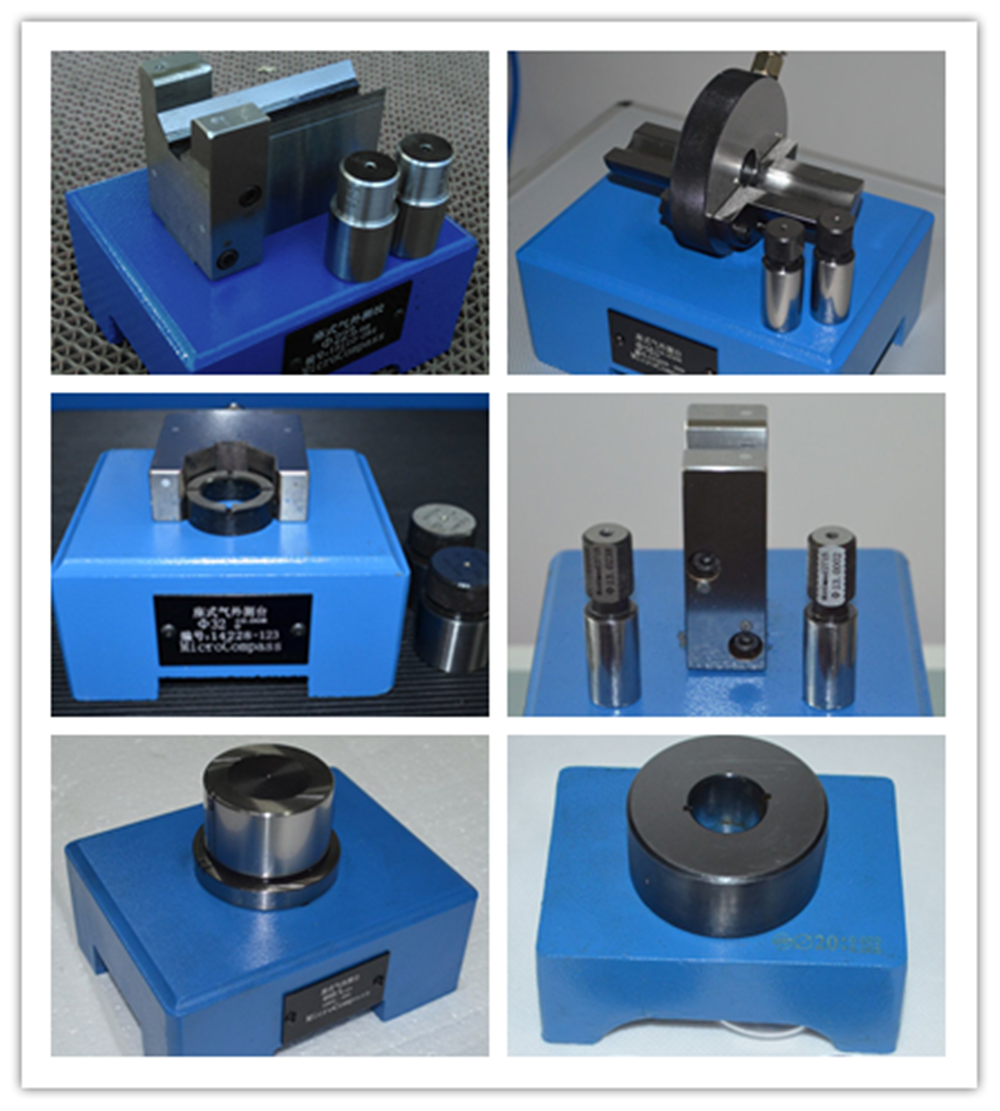

各种气动量仪附件 Mon,05 Dec 2022 06:14:44 +0800




]]>
定制各种类型和规格的测头 Mon,05 Dec 2022 06:14:44 +0800



]]>
智能数显气动量仪AG-03S(双通道) Mon,05 Dec 2022 06:14:44 +0800

产品特点: 气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。AG-03系列为触摸屏操作,是数字气动量仪行业的先进产品,操作更简单,更精确;且扩展性非常强,为形位公差测量优势选择;在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-03系列数字气动量仪就能实现先进的测量系统;在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-03系列数字气动量仪就能实现先进的测量系统。 因而在轴承、发动机缸、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。


产品优点(AG-03系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6、可以设置报警公差,随意选择分拣范围,功能强大
7、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整

9、全中文界面,易学,一看就会;

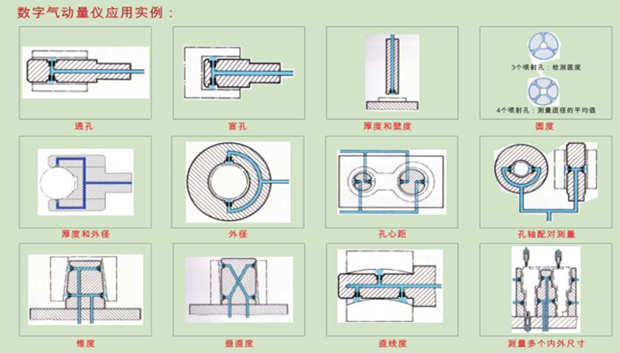

AG-03系列测头的运用图解:

AG-03系列更多运用于直径的测量,如孔径和外径等;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例。

产品技术指标:



仪器型号

AG-03S

外形尺寸

240*230*210mm

测头数据预置

预置10组数据

重量

5.1Kg

显示类型

触摸屏,6万色TFT真彩

电源要求

24VDC 2A

显示屏

7英寸,800*480 像素

工作温度

20°C ±5°C

显示方式

65536真彩色

储存温度

-10°C to +60°C

分辨率

0.1μm

相对湿度

20-85%(无凝露)

重复精度

0.4μm

系统供气气压

0.6Mpa

测量范围

0-120μm

进气气压

0.3Mpa

系统精度

0.4+S/100μmS为公差值,单位为μm



订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上;更多测头要求,请电话沟通:021-33875145



AG-03系列成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

重复精度0.4微米

电源

1



专用气管8-1.5m

1



专用气管6-1.5m

2



说明书(附合格证、保修卡、装箱清单)

1



测头

1

选购件

预校规(上偏差)

1

选购件

预校规(下偏差)

1

选购件

调压阀(带油水分离)

1

选购件

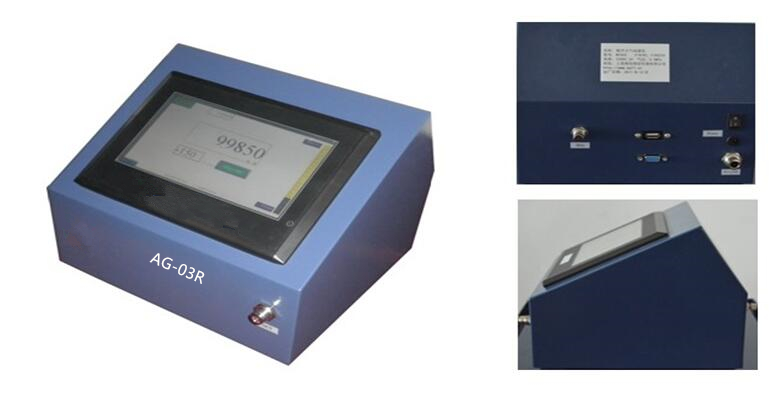

仪器外观

数据采集功能简介:

可存储数据100万个左右,采用U盘导出;每次数据导出后,仪器上数据清空,请妥善保存。

数据存储示例:



]]>
数字气动量仪AG-02S(双通道) Mon,05 Dec 2022 06:14:44 +0800



产品特点: 气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。 操作简单,最为可贵的是在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG系列数字气动量仪就能实现先进的测量系统。 因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。


产品优点(AG系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6、可以设置报警公差,随意选择分拣范围,功能强大
7、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整



产品运用图解:

AG-02S系列更多运用于直径、圆度、锥度等的测量;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例:


订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上

更多测头要求,请电话沟通:021-33875145



产品技术指标:

仪器型号

AG-02

外形尺寸

250*190*110mm

分辨率

0.1μm

重量

3.2Kg

重复精度

0.4μm

电源要求

24VDC 2A

测量范围

0-120μm

工作温度

20°C ±5°C

系统精度

0.4+S/50μmS为公差值,单位为μm

储存温度

-10°C to +60°C

显示类型

触摸屏显示

相对湿度

20-85%(无凝露)

显示区域

3.5英寸

系统供气气压

0.3-0.6Mpa

显示方式

彩色

进气气压

0.3Mpa



产品成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

双通道 高精度

专用电源

1



专用气管8-1.5m

1



专用气管6-1.5m

2



说明书(附合格证、保修卡、装箱清单)

1



测头(含大、小校正件)

1

选购件

调压阀(带油水分离)

1

选购件

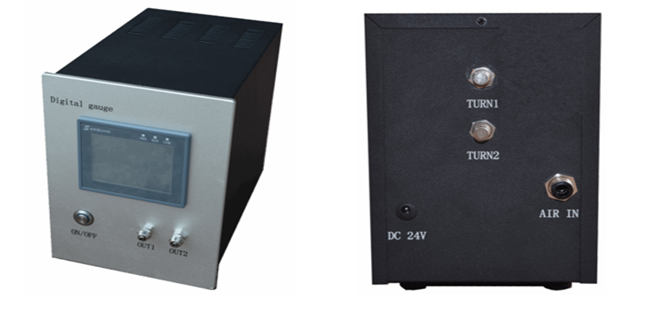

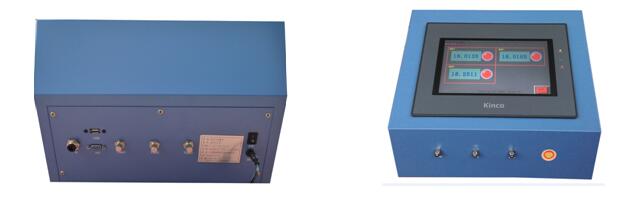

产品图片:



]]>
双通道气动量仪AG-01S Mon,05 Dec 2022 06:14:44 +0800

气动量仪特点:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。 操作简单,最为可贵的是在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG系列数字气动量仪就能实现先进的测量系统。 因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。


产品优点(AG系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6
、可以设置报警公差,随意选择分拣范围,功能强大
7
、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整



产品运用图解:

AG-01S系列更多运用于直径的测量;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例:

订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上

更多测头要求,请电话沟通:021-33875145



产品技术指标:

仪器型号

AG-01S

外形尺寸

250*190*110mm

分辨率

1μm

重量

3.2Kg

重复精度

1μm

电源要求

24VDC 2A

测量范围

0-120μm

工作温度

20°C ±5°C

系统精度

1+S/50μmS为公差值,单位为μm

储存温度

-10°C to +60°C

显示类型

触摸屏显示

相对湿度

20-85%(无凝露)

显示区域

3.5英寸

系统供气气压

0.3-0.6Mpa

显示方式

彩色

进气气压

0.3Mpa



产品成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

双通道

专用电源

1



专用气管8-1.5m

1



专用气管6-1.5m

2



说明书(附合格证、保修卡、装箱清单)

1



测头(含大、小校正件)

1

选购件

调压阀(带油水分离)

1

选购件



产品图片:

]]>
触摸屏智能气动量仪 AG-03 Mon,05 Dec 2022 06:14:44 +0800 产品特点:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。

AG-03系列为触摸屏操作,是数字气动量仪行业的先进产品,操作更简单,更精确;且扩展性非常强,为形位公差测量优势选择;在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-03系列数字气动量仪就能实现先进的测量系统。

因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。



产品优点(AG-03系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6
、可以设置报警公差,随意选择分拣范围,功能强大
7
、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整

9、全中文界面,易学,一看就会;


AG-03系列测头的运用图解:


AG-03系列更多运用于直径的测量,如孔径和外径等;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例



到达不同的测量效果,详情请参照以下图例。

产品技术指标:

仪器型号

AG-03

外形尺寸

240*230*210mm

测头数据预置

预置10组数据

重量

5.1Kg

显示类型

触摸屏,6万色TFT真彩

电源要求

24VDC 2A

显示屏

7英寸,800*480 像素

工作温度

20°C ±5°C

显示方式

65536真彩色

储存温度

-10°C to +60°C

分辨率

0.1μm

相对湿度

20-85%(无凝露)

重复精度

0.4μm

系统供气气压

0.6Mpa

测量范围

0-120μm

进气气压

0.3Mpa

系统精度

0.4+S/100μmS为公差值,单位为μm

订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上;更多测头要求,请电话沟通:021-33875145

AG-03系列成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

重复精度0.4微米

电源

1



专用气管8-1.5m

1



专用气管6-1.5m

1



说明书(附合格证、保修卡、装箱清单)

1



测头

1

选购件

预校规(上偏差)

1

选购件

预校规(下偏差)

1

选购件

调压阀(带油水分离)

1

选购件

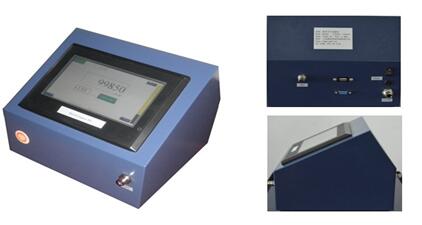

仪器外观:




]]>
三通道智能数字气动量仪AG-03P3(可延伸到多通道) Mon,05 Dec 2022 06:14:44 +0800 产品特点:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。


AG-03P3系列为触摸屏操作,为数字气动量仪行业的先进产品,操作更简单,更精确;且扩展性非常强,为形位公差测量优势选择;在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-03P3系列数字气动量仪就能实现先进的测量系统。


因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。



产品优点(AG-03P3系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6
、可以设置报警公差,随意选择分拣范围,功能强大
7
、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整

9、全中文界面,易学,一看就会;



AG-03P3系列测头的运用图解:



产品技术指标:



仪器型号

AG-03P3

外形尺寸

340*330*310mm

测头数据预置

预置10组数据

重量

5.1Kg

显示类型

触摸屏,6万色TFT真彩

电源要求

24VDC 2A

显示屏

7英寸,800*480 像素

工作温度

20°C ±5°C

显示方式

65536真彩色

储存温度

-10°C to +60°C

分辨率

0.1μm

相对湿度

20-85%(无凝露)

重复精度

0.4μm

系统供气气压

0.6Mpa

测量范围

0-120μm

进气气压

0.3Mpa

系统精度

0.4+S/100μmS为公差值,单位为μm



订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上;更多测头要求,请电话沟通:021-33875145



AG-03P3系列成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

重复精度0.4微米

电源

1



专用气管8-1.5m

1



专用气管6-1.5m

2



说明书(附合格证、保修卡、装箱清单)

1



测头

1

选购件

预校规(上偏差)

1

选购件

预校规(下偏差)

1

选购件

调压阀(带油水分离)

1

选购件



仪器外观:






]]>

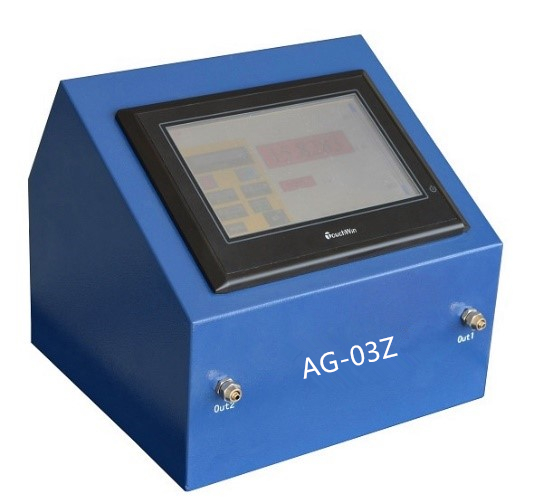

数字式气动量仪AG-03Z(锥度测量) Mon,05 Dec 2022 06:14:45 +0800

内锥度检测机构方案

根据客户提供的技术诉求,上海蓝鸿计量仪器有限公司针对该锥度检测的非标设计,简要方案如下:

概述

被测零件描述:

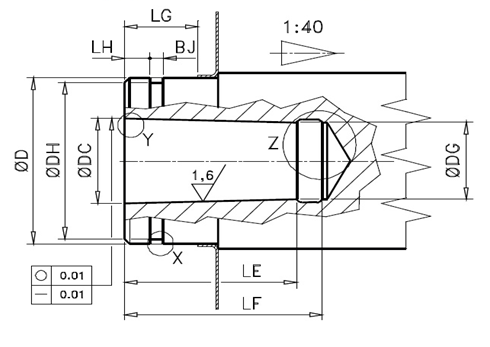

内锥度测量,内锥度 0°42´58〞,公差为   如图所示:

锥度测量原理描述:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类检测仪器相比气动量仪在测量速度和精度上有不可超越的优势。

AG-03Z系列数字气动量仪在这方面表现显著,一改传统浮标式和单一的数字读数方式,进一步提高了系统精度和操作设置方法。

锥度测量的特殊性,一般是通过间接测量的方式,即:选择两个距离固定h的平行截面,测量出每个截面的直径D和d,通过公式C=(D-d)/h计算出锥度大小。这里指在建立一个数学模型,用于分析测量误差对锥度测量的影响。根据需要选择合适的测量精度,可以使仪器经济性更强。

锥度C=(D-d)/h

其中:

    C---理论标准锥度。
    D---大截面直径。
    d---小截面直径。
    h---两平行截面距离。

技术参数

主要技术参数

电源要求

24VDC2A

温度漂移

100ppm/°C

预热时间

10minutes

显示类型

LCD触摸屏

分辨率

1

精度

4

重复精度

2

传感器响应时间

0.5s

存储数据

可通过U盘导出保存

系统供气气压

0.6Mpa

整机尺寸(mm B×L×H

240×220×210

重量(KG

5



工作原理

压缩空气经过干燥过滤和气压调压器, 形成稳定的气压和气流。 稳定的气流或气压流过仪器内部的传感器,从测头流出,测头和测试工件的微小间隙使气流在局部形成气压,气压被反馈到传感器,传感器经过分析处理, 把处理后的数据显示出来。间隙的微小变化与流过该间隙的气流或气压有一定的线性比例关系, 通过对气压的采集分析,从而测量出测量工件的实际值。

工作条件

环境温度0-40℃;

相对湿度≤80%;

周围无强烈振动,无强磁场,无腐蚀性介质及严重粉尘。



结构与外观

根据测量需求,将测量系统设计为3部分,气源过滤系统+测头系统+数据处理系统。

(样图)

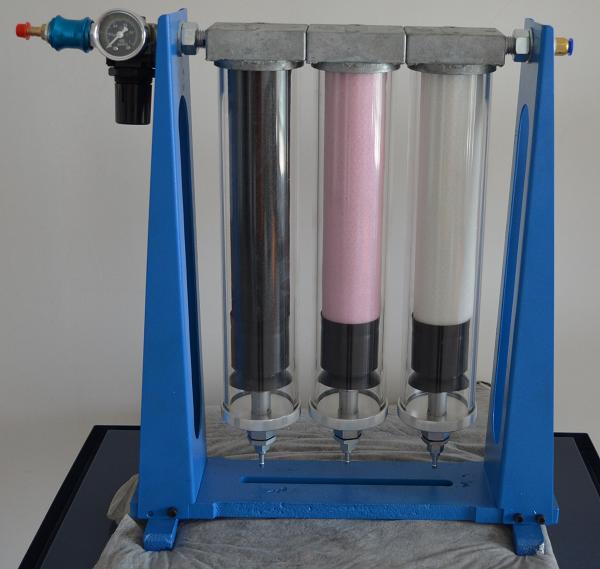

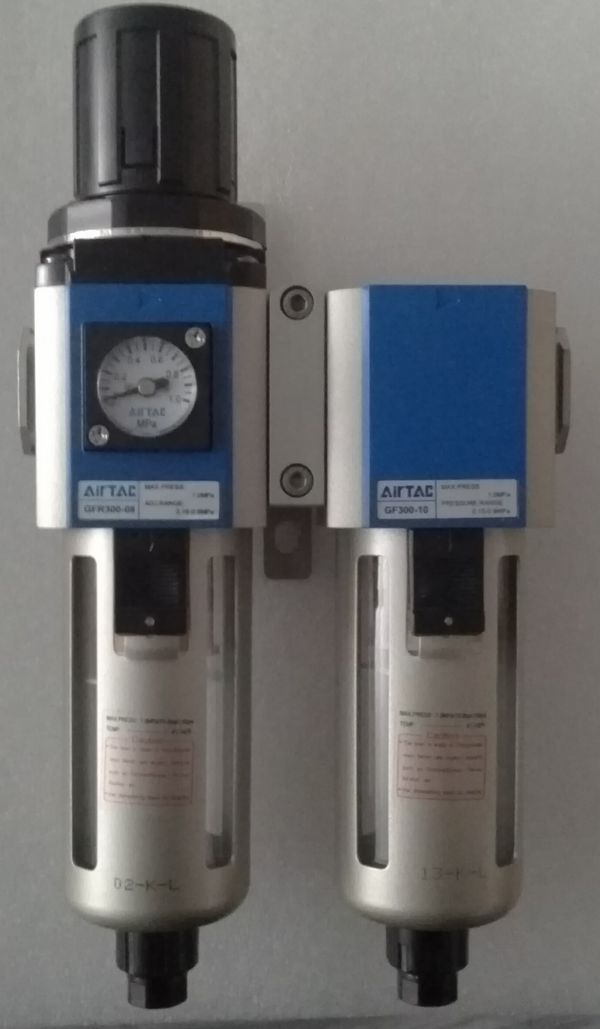

1. 气源处理系统

本空气净化装置是以超细纤维为主体滤材,以空气胶学及凝聚式过滤原理为理论依据设计的一种空气净化装置,根据过滤精度的需要可组合3级不同效率的过滤单元。


主要技术性能:

l  能滤掉的最小尘埃直径为0.3μm

l  除油率为0.1PPM

l  分水率达85%以上

l  装有自动放水阀



2. 测头系统

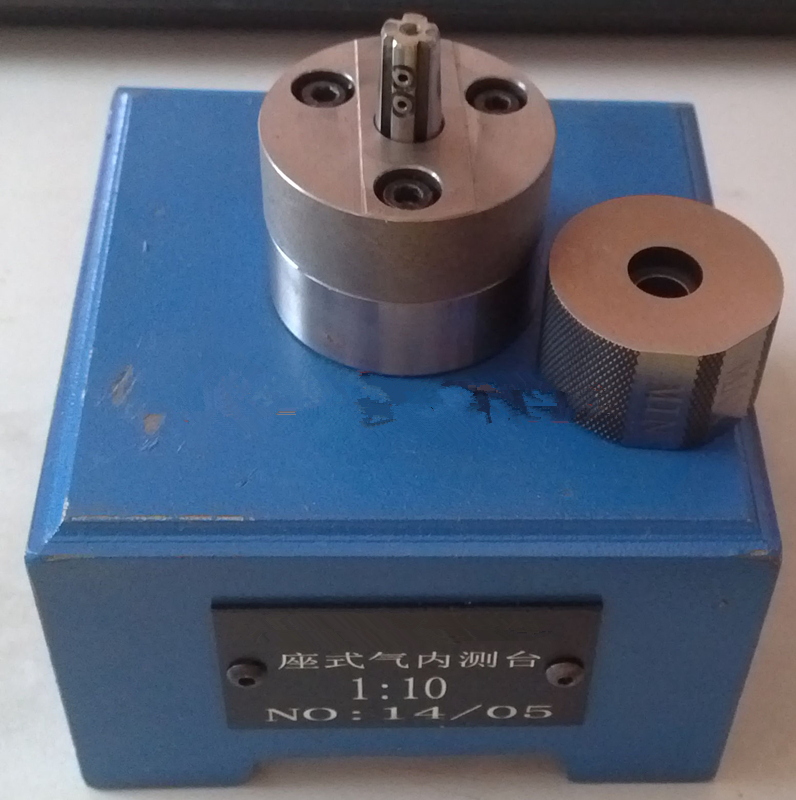

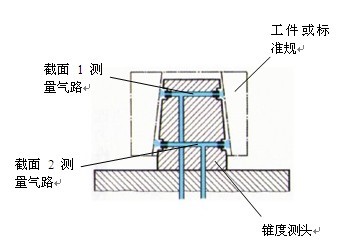

    测头由客户提供技术参数后订制,为2通道锥度非标测头 ,通过气管与主机连接。可以做成手持式或者座式,如下图所示(仅供参考):



    (图片仅供参考,最终以实物为主)









3. 数据处理系统

气动量仪是一种比较式测量方法,它将测量信号与标准信号做比较从而得出尺寸的变化量。气动锥度量仪同样如此。

  1.气动锥度量仪的操作步骤:

  1)气动锥度量仪由主机,锥度测头,一个标准锥度规组成。将主机与锥度测头用6mm气管对应连接。

  2)打开主机设置界面,输入标准锥度规标定的锥度值和两测量截面中心距。

  3)将标准锥度规放入锥度测头位置1,点击“校正1”。

  4)将标准锥度规放入锥度测头位置2,点击“校正2”。

  5)校正工作完成,可以进行测量。



  2. 气动锥度量仪原理:

锥度定计算公式:锥度值=两截面直径差/两截面高。

在锥度测头中两截面高是固定的常数。因此测量出两截面直径差并和同状况下标准锥度的直径差作比较,即能得出待测零件的锥度值,经过转换可用锥角表示。

操作步骤中的“校正1”,“校正2”的目的就是确定两截面直径差的变化率。

测量结果可以通过U盘导入电脑,查看数据,格式为CSV。

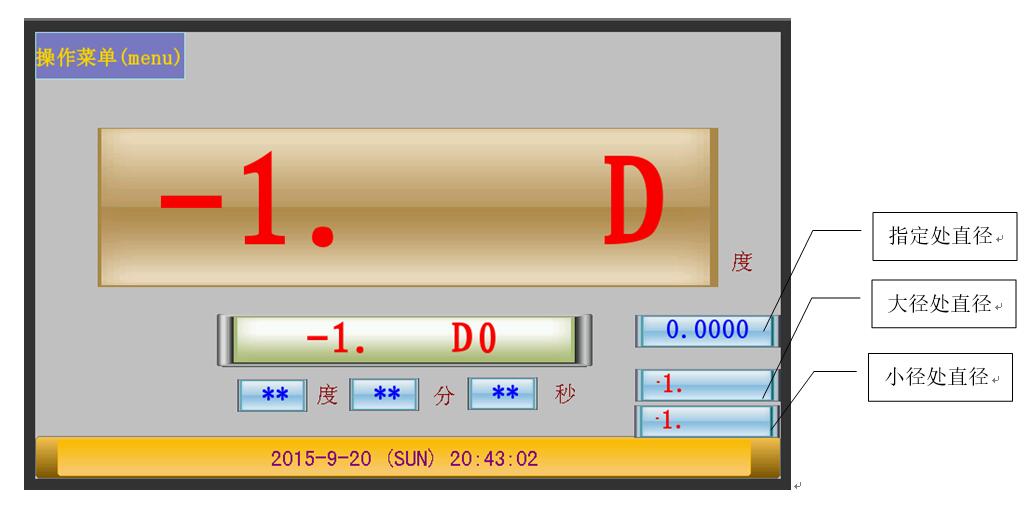

仪器测量界面:



产品成套性

名称

型号

数量

备注

锥度测量仪

AG-03Z

1



内锥度测头

双通道

1

定制

过滤系统

三级过滤

1



电源

DC24V

1



说明书

附保修卡、装箱单

1



合格证



1








]]>
气动测量仪AG-02Z(锥度测量) Mon,05 Dec 2022 06:14:45 +0800 AG-02Z 触摸屏锥度数字气动量仪

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。
AG-02Z
型,双通道锥度测量仪,又是一台双通道测量仪;功能强大,操作更简单,精度更高;最为可贵的是:在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-02Z系列数字式气动量仪就能实现先进的测量系统。
因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。

产品特点:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。



AG-02Z型,双通道锥度测量仪,又是一台双通道测量仪;功能强大,操作更简单,精度更高;最为可贵的是:在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-02Z系列数字式气动量仪就能实现先进的测量系统。



因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。



产品优点(AG系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6、可以设置报警公差,随意选择分拣范围,功能强大
7、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整



产品运用图解:

AG-02Z系列更多运用于直径、圆度、锥度等的测量;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例:


订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上

更多测头要求,请电话沟通:021-33875145

产品技术指标:

仪器型号

AG-02Z

外形尺寸

250*190*110mm

分辨率

0.1μm

重量

3.2Kg

重复精度

0.4μm

电源要求

24VDC 2A

测量范围

0-120μm

工作温度

20°C ±5°C

系统精度

0.4+S/50μmS为公差值,单位为μm

储存温度

-10°C to +60°C

显示类型

触摸屏显示

相对湿度

20-85%(无凝露)

显示区域

3.5英寸

系统供气气压

0.3-0.6Mpa

显示方式

彩色

进气气压

0.3Mpa

说明

AG-02S基础上开发双通道测量,同时有锥度测量功能。




产品成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

双通道 高精度

专用电源

1



专用气管8-1.5m

1



专用气管6-1.5m

2



说明书(附合格证、保修卡、装箱清单)

1



测头(含大、小校正件)

1

选购件

调压阀(带油水分离)

1

选购件

产品图片:





]]>
气动量仪AG-01 Mon,05 Dec 2022 06:14:45 +0800 仪器名称: AG-01 触摸屏数字气动量仪

气动量仪产地:上海


量仪简介:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。

操作简单,最为可贵的是在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG系列数字气动量仪就能实现先进的测量系统。
因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。


产品特点:


气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。


操作简单,最为可贵的是在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG系列数字气动量仪就能实现先进的测量系统。


因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。


产品优点(AG系列气动量仪相对于传统型气动量仪相比)


1、非接触测量,采用进口高精密气动传感器,精度高,重复性好


2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差


3、红绿灯提示超差或合格


4、通用国内所有气动量仪测头,不必再重新制作


5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6
、可以设置报警公差,随意选择分拣范围,功能强大
7
、数显式气动量仪是今后气动量仪的必然发展方向


8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整


产品运用图解:


AG-01系列更多运用于直径的测量;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例:




订购测量头系统时注意事项:


测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。


测量外径时,我们有环形测头和开口型测头,注意参数同上

更多测头要求,请电话沟通:021-33875145



产品技术指标:

仪器型号

AG-01

外形尺寸

250*190*110mm

分辨率

1μm

重量

3.2Kg

重复精度

1μm

电源要求

24VDC 2A

测量范围

0-120μm

工作温度

20°C ±5°C

系统精度

1+S/50μmS为公差值,单位为μm

储存温度

-10°C to +60°C

显示类型

触摸屏显示

相对湿度

20-85%(无凝露)

显示区域

3.5英寸

系统供气气压

0.3-0.6Mpa

显示方式

彩色

进气气压

0.3Mpa




产品成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1



专用电源

1



专用气管8-1.5m

1



专用气管6-1.5m

1



说明书(附合格证、保修卡、装箱清单)

1



测头(含大、小校正件)

1

选购件

调压阀(带油水分离)

1

选购件

]]>
数字式气动量仪AG-02 Mon,05 Dec 2022 06:14:45 +0800 气动量仪简介:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;

特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。
操作简单,最为可贵的是在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG系列数字气动量仪就能实现先进的测量系统。
因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。


产品优点(AG系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6、可以设置报警公差,随意选择分拣范围,功能强大
7、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整



产品运用图解:

AG-02系列更多运用于直径、圆度、锥度等的测量;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例:



订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上。

更多测头要求,请电话沟通:021-33875145


产品技术指标:

仪器型号

AG-02

外形尺寸

250*190*110mm

分辨率

0.1μm

重量

3.2Kg

重复精度

0.4μm

电源要求

24VDC 2A

测量范围

0-120μm

工作温度

20°C ±5°C

系统精度

0.4+S/50μmS为公差值,单位为μm

储存温度

-10°C to +60°C

显示类型

触摸屏显示

相对湿度

20-85%(无凝露)

显示区域

3.5英寸

系统供气气压

0.3-0.6Mpa

显示方式

彩色

进气气压

0.3Mpa


产品成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1



专用电源

1



专用气管8-1.5m

1



专用气管6-1.5m

1



说明书(附合格证、保修卡、装箱清单)

1



测头(含大、小校正件)

1

选购件

调压阀(带油水分离)

1

选购件

产品图片:






]]>
气动测量仪AG-03R(带圆度测量) Mon,05 Dec 2022 06:14:45 +0800




气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。
AG-03R
系列为触摸屏操作,为数字气动量仪行业的先进产品,操作更简单,更精确;且扩展性非常强,为形位公差测量优势选择;在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-03R系列数字气动量仪就能实现先进的测量系统。
因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。



产品特点:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。

AG-03R系列为触摸屏操作,为数字气动量仪最高境界,操作更简单,更精确;且扩展性非常强,为形位公差测量最佳选择;在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG-03R系列数字气动量仪就能实现先进的测量系统。

因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。



产品优点(AG-03R系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6、可以设置报警公差,随意选择分拣范围,功能强大
7、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整

9、全中文界面,易学,一看就会;



AG-03R系列测头的运用图解:



产品技术指标:

仪器型号

AG-03R

外形尺寸

240*230*210mm

测头数据预置

预置10组数据

重量

5.1Kg

显示类型

触摸屏,6万色TFT真彩

电源要求

24VDC 2A

显示屏

7英寸,800*480 像素

工作温度

20°C ±5°C

显示方式

65536真彩色

储存温度

-10°C to +60°C

分辨率

0.1μm

相对湿度

20-85%(无凝露)

重复精度

0.4μm

系统供气气压

0.6Mpa

测量范围

0-120μm

进气气压

0.3Mpa

系统精度

0.4+S/100μmS为公差值,单位为μm


订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上;更多测头要求,请电话沟通:021-33875145

AG-03R系列成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1

重复精度0.4微米

电源

1



专用气管8-1.5m

1



专用气管6-1.5m

1



说明书(附合格证、保修卡、装箱清单)

1



测头

1

选购件

预校规(上偏差)

1

选购件

预校规(下偏差)

1

选购件

调压阀(带油水分离)

1

选购件


仪器外观




]]>
数据存储气动量仪AG-02T Mon,05 Dec 2022 06:14:45 +0800 孔径检测仪名称:气动量仪AG-02T

外径测量仪产地:上海


仪器简介:

智能型气动量仪AG-02T,为我司非标产品,是根据客户特殊要求量身定做的一款气动量仪。



产品特点:

气动量仪是优于其它测量方法的便捷、快速、准确并能适应各种测量任务的检测设备;特别是在孔类和轴类工件的检测上,气动量仪在测量速度和精度上都有不可超越的优势。

操作简单,最为可贵的是在不改变浮标式气动量仪原有校正规和测头的基础上,通过AG系列数字气动量仪就能实现先进的测量系统。

因而在轴承、发动机缸套、空压机、油泵油嘴、汽车、船舶、航天等精密机械加工行业中广泛应用。



产品优点(AG系列气动量仪相对于传统型气动量仪相比)

1、非接触测量,采用进口高精密气动传感器,精度高,重复性好

2、触摸屏显示,操作简单易学,测量结果直观,避免人为的读数误差

3、红绿灯提示超差或合格

4、通用国内所有气动量仪测头,不必再重新制作

5、与传统的电子式、指针式和浮标式相比,不容易堵塞(受油、水和杂质影响)
6、可以设置报警公差,随意选择分拣范围,功能强大
7、数显式气动量仪是今后气动量仪的必然发展方向

8、使用前的校正规校正环节,数显气动量仪相对于指针式、电子式和浮标式快捷且简单,无须重复调整



产品运用图解:

AG-02T系列更多运用于直径、圆度、锥度等的测量;通过制作不同类型的测量头系统,可以到达不同的测量效果,详情请参照以下图例:

订购测量头系统时注意事项:

测量内径时,有通孔和盲孔二类,请注意被测件尺寸、尺寸公差、喷射孔数量和位置(默认2个)、孔的深度以及是否需要更长的测量头、被测零件材质。

测量外径时,我们有环形测头和开口型测头,注意参数同上

更多测头要求,请电话沟通:021-33875145



产品技术指标:

仪器型号

AG-02T

外形尺寸

250*190*110mm

分辨率

0.1μm

重量

3.2Kg

重复精度

0.4μm

电源要求

24VDC 2A

测量范围

0-120μm

工作温度

20°C ±5°C

系统精度

0.4+S/50μmS为公差值,单位为μm

储存温度

-10°C to +60°C

显示类型

触摸屏显示

相对湿度

20-85%(无凝露)

显示区域

3.5英寸

系统供气气压

0.3-0.6Mpa

显示方式

彩色

进气气压

0.3Mpa



产品成套性:

Item  内容描述

Quantity  数量

Note备注

数字气动量仪主体

1



专用电源

1



专用气管8-1.5m

1



专用气管6-1.5m

1



说明书(附合格证、保修卡、装箱清单)

1



测头(含大、小校正件)

1

选购件

调压阀(带油水分离)

1

选购件


产品图片:





数据采集功能简介:

可存储数据100万个左右,采用U盘导出;每次数据导出后,仪器上数据清空,请妥善保存。

数据存储示例:



]]>
智能数字气动量仪AG-03T(信号输出/PLC) Mon,05 Dec 2022 06:14:45 +0800  技术参数


电源要求

24VDC

功率

8W

温度漂移

100ppm/°C

预热时间

10minutes

显示类型

LCD触摸屏

分辨率

0.1μm

测量范围μm

0-120

精度μm

0.4+S/100S为公差值

重复精度

0.4μm

数据输出

U

系统供气气压

0.6Mpa

仪器使用气压

0.3Mpa

整机尺寸(mm B×L×H

240×220×210

重量(KG

51


]]>
